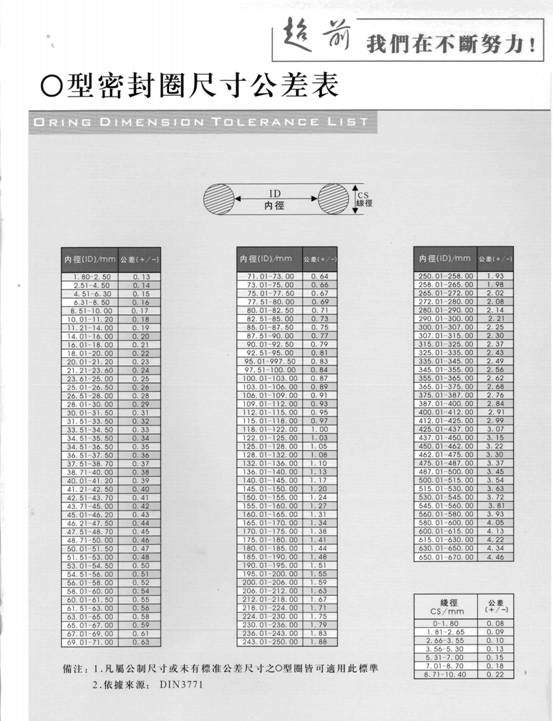

O型密封圈規格尺寸公差范圍

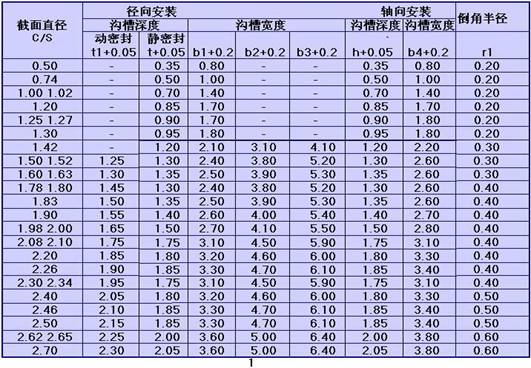

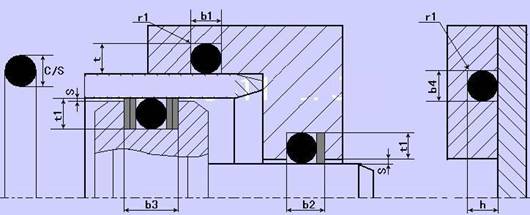

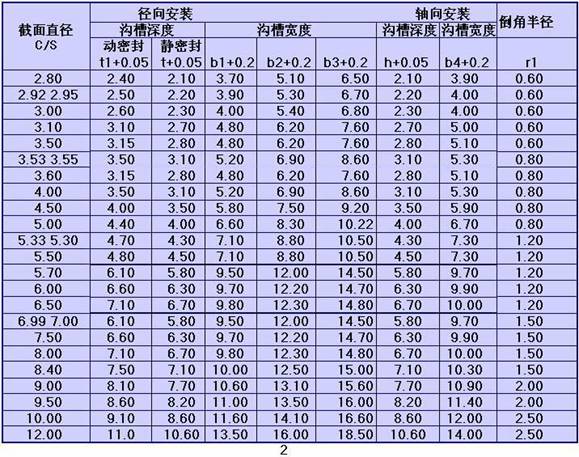

O形圈推薦溝槽設計
油封與軸的配合參數
1、油封及座孔的要求
★ 要保證油封座孔與旋轉軸的同軸度。
★ 采用外骨架油封時，應該注意選擇熱膨脹系數與座孔材質相近的金屬牌號的材料制作骨架，以確保油封裝配后的牢固性和可拆性。
★ 油封座孔的內徑公差及表面粗糙度，應該符合表3-1要求。
★ 為保證密封效果，油封的外徑和圓度應該滿足表3-2所列要求。
表3-1 油封座孔及旋轉軸的加工精度和粗糙度
部位 | 直徑公差 | 表面粗糙度/μm | ||
Rа≤ | RZ≤ | |||
座孔 | 無骨架油封 | H11 | 3.2 | 12.5 |
骨架油封 | H9或H8 | 1.6 | 6.3 | |
旋轉軸 | H9或f9 | 0.8～０.4 | 3.2～1.6 | |
表3-2 油封外徑與圓周公差
油封外徑 D | 外徑公差 | 圓度公差 | ||
外包骨架式 | 內包骨架式 | 外包骨架式 | 內包骨架式 | |
<50 | +0.20 +0.08 | +0.30 +0.15 | 0.18 | 0.25 |
50～80 | +0.23 +0.09 | +0.35 +0.20 | 0.25 | 0.35 |
80～120 | +0.25 +0.10 | +0.35 +0.24 | 0.30 | 0.50 |
120～180 | +0.28 +0.12 | +0.45 +0.25 | 0.40 | 0.65 |
180～300 | +0.35 +0.15 | +0.45 +0.25 | 外徑的0.25% | 0.80 |
300～400 | +0.45 +0.20 | +0.55 +0.30 | 外徑的0.25% | 1.00 |
2、旋轉軸的設計要求
油封安裝時，為獲得造當?shù)某跏紡较蛄?，?yīng)保證唇部對旋轉軸的過盈量要求，其值如表3-3所示。
表3-3 油封唇對軸的過盈
軸徑 | 油封唇的過盈量 | 軸徑 | 油封唇的過盈量 |
<30 | 0.5～0.9 | 80～120 | 0.8～1.3 |
30～50 | 0.6～1.0 | 120～180 | 0.9～1.4 |
50～80 | 0.7～1.2 | 180～220 | 1.0～1.5 |
油封在使用過程中的電大偏心量應加以嚴格控制,以確保密封效果,偏聽偏心量范圍見表3-4
帶彈簧油封 | 不帶彈簧油封 | |||
軸偏心 | 安裝偏心量 | 軸偏心量 | 安裝偏心量 | |
>25 | 0.25 | 0.15 | 0.10 | 0.10 |
25～65 | 0.30 | 0.20 | 0.15 | 0.10 |
<65 | 0.40 | 0.25 | 0.20 | 0.15 |
表3-4 油封電大允許偏心量
帶彈簧油封 | 不帶彈簧油封 | |||
軸偏心 | 安裝偏心量 | 軸偏心量 | 安裝偏心量 | |
>25 | 0.25 | 0.15 | 0.10 | 0.10 |
25～65 | 0.30 | 0.20 | 0.15 | 0.10 |
<65 | 0.40 | 0.25 | 0.20 | 0.15 |
旋轉軸的表面硬度，一般取30～40HRC。

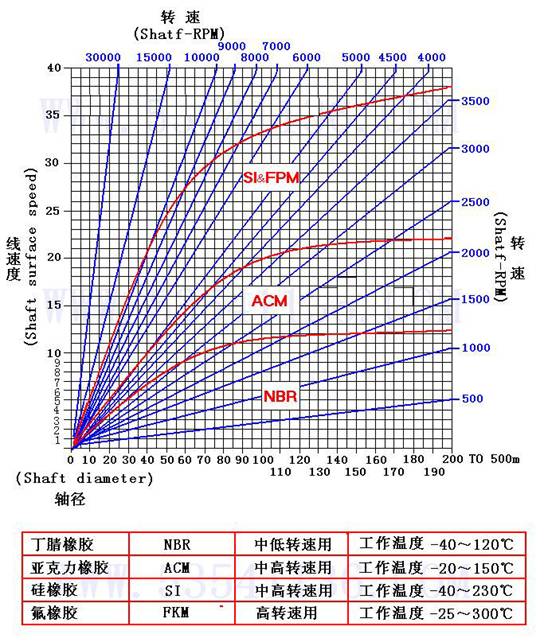

軸心.轉速度.線速度與油封材質適用表
